لوله گالوانیزه گرم برق

لوله برق گالوانیزه گرم یکی از مقاوم ترین و قابل اعتمادترین تجهیزات محافظ برای سیم های الکتریکی است که با ایجاد یک لایه محافظ فلزی از بروز اتصالی، آتش سوزی و قطعی جریان جلوگیری می کند. این محصول با استفاده از فرآیند غوطه وری در حوضچه های روی مذاب تولید می شود و به همین دلیل، مقاومت بالایی در برابر زنگ زدگی و خوردگی شیمیایی دارد.

مشخصات لوله برق گالوانیزه گرم

برای درک بهتر ارزش و جایگاه این محصول در تأسیسات الکتریکی، باید نگاهی دقیق تر به ساختار و فرآیند تولید آن داشته باشیم. تولید این لوله های برق شامل مراحل مختلفی است که در نهایت به ایجاد یک محافظ مقاوم برای کابل ها منجر می شود. در فرایند گالوانیزه گرم، لوله های فولادی در حمامی از روی (Zinc) مذاب با دمای تقریبی ۴۵۰ درجه سانتی گراد غوطه ور می شوند. این فرآیند باعث ایجاد یک واکنش متالورژیکی بین فولاد و روی شده و لایه های آلیاژی مقاومی را روی سطح داخلی و خارجی لوله ایجاد می کند. حاصل این فرآیند، ایجاد پوششی مقاوم است که ویژگی های فنی و عملکردی مهمی به لوله می بخشد. در ادامه، مهمترین مشخصات فنی این لوله ها را بررسی می کنیم:

• ضخامت پوشش گالوانیزه: برخلاف روش های سرد (الکتروگالوانیزه)، در روش گرم، ضخامت لایه روی معمولاً بین ۴۰ تا ۸۰ میکرون است. این ضخامت بالا، عمر مفید محصول را در شرایط سخت آب وهوایی به میزان قابل توجهی افزایش می دهد.
• طول استاندارد: این کاندوئیت ها معمولاً در شاخه های ۳ متری و در برخی سفارش های خاص، ۶ متری تولید و عرضه می شوند.
• استانداردهای تولید: محصولات باکیفیت بر اساس استانداردهای معتبر بین المللی مانند BS 4568، BS 31 و ASTM تولید می شوند. این استانداردها مشخصاتی مانند قطر، ضخامت دیواره و کیفیت رزوه لوله را تعیین می کنند.
• مقاومت مکانیکی و شیمیایی: پیوند متالورژیکی ایجاد شده، مقاومت سایشی بالایی به سطح فولاد می بخشد. بنابراین، هنگام کابل کشی و وارد شدن ضربه های فیزیکی، پوشش روی به راحتی پوسته پوسته یا از سطح فلز جدا نمی شود.

استفاده از لوله کاندوئیت گالوانیزه گرم در پروژه هایی که به ضریب ایمنی بالایی نیاز دارند، علاوه بر کاهش ریسک حوادث، هزینه های مربوط به تعمیر و نگهداری تأسیسات را در بلندمدت به حداقل می رساند.

جدول وزن لوله برق گالوانیزه گرم

یکی از مهمترین فاکتورها در طراحی سیستم های پشتیبان (ساپورتینگ) و برآورد هزینه های حمل ونقل در پروژه های عمرانی، اطلاع دقیق از مشخصات ابعادی و وزن تجهیزات است. وزن هر شاخه به طور مستقیم به سایز (قطر خارجی) و ضخامت ورق فولادی به کار رفته در فرآیند تولید بستگی دارد.

در جدول زیر، مشخصات ابعادی و وزن تقریبی شاخه های ۳ متری بر اساس استاندارد PG، که یکی از استانداردهای پرکاربرد در بازار ایران است، ارائه شده است. مهندسان طراح می توانند از این داده ها برای محاسبه بار مرده وارد شده بر سینی ها و ساپورت ها استفاده کنند:

سایز استاندارد (PG)	قطر خارجی حدودی (mm)	ضخامت ورق (mm)	وزن تقریبی (kg)
PG 11	۱۸.۶	۱.۰ الی ۱.۲	۱.۴ الی ۱.۶
PG 13.5	۲۰.۴	۱.۰ الی ۱.۲	۱.۷ الی ۱.۹
PG 16	۲۲.۵	۱.۲ الی ۱.۵	۲.۱ الی ۲.۴
PG 21	۲۸.۳	۱.۲ الی ۱.۵	۲.۸ الی ۳.۲
PG 29	۳۷.۰	۱.۵	۳.۹ الی ۴.۳
PG 36	۴۷.۰	۱.۵ الی ۲.۰	۵.۲ الی ۶.۰
PG 48	۵۹.۳	۲.۰	۷.۲ الی ۸.۰

انواع لوله برق گالوانیزه گرم

لوله های برق گالوانیزه گرم در دو نوع اصلی رزوه دار و بدون رزوه تولید می شوند. تفاوت این دو مدل در نحوه اتصال آن ها به یکدیگر و سایر اجزای سیستم است.

۱. لوله برق گالوانیزه گرم رزوه دار

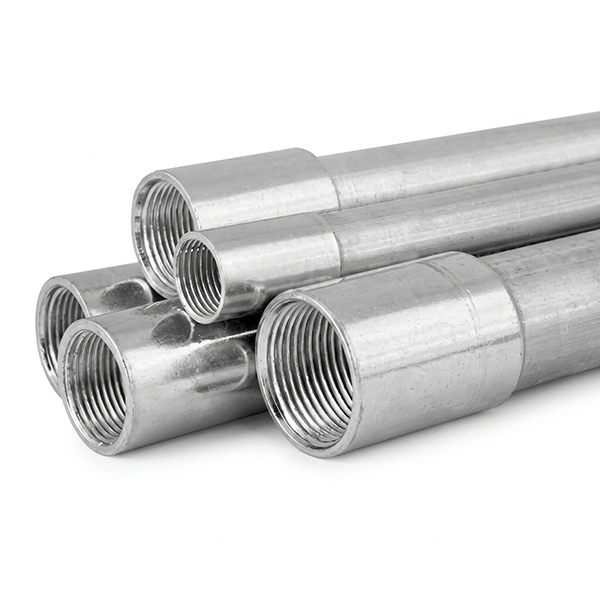

این مدل یکی از انواع رایج در پروژه های صنعتی است. در لوله های رزوه دار، دو سر شاخه در کارخانه رزوه می شود و معمولاً یک سر آن به بوشن مجهز است. این طراحی امکان اتصال سریع شاخه ها به یکدیگر و همچنین اتصال لوله به جعبه های تقسیم و سایر تجهیزات را فراهم می کند.

۲. لوله برق گالوانیزه گرم بدون رزوه

این مدل در دو انتها فاقد رزوه است و برای اتصال آن به لوله ها و تجهیزات دیگر از اتصالات مخصوص مانند اتصالات پیچی استفاده می شود. نصب این نوع لوله معمولاً سریع تر است و در پروژه هایی که نیاز به اجرای ساده و سریع دارند، گزینه مناسبی محسوب می شود.

مطالعه بیشتر: تفاوت لوله گالوانیزه برق گرم و سرد

کاربرد لوله برق گالوانیزه گرم

اصلی ترین کاربردهای این تجهیزات را می توان در صنایع و محیط های زیر خلاصه کرد:

• پالایشگاه ها و مجتمع های پتروشیمی: در این محیط ها، بخارات اسیدی، رطوبت بالا و مواد خورنده به طور مداوم وجود دارند. پوشش ضخیم روی، از تماس فولاد زیرین با این عوامل جلوگیری کرده و به افزایش دوام و ایمنی مسیرهای انتقال نیرو و ابزار دقیق کمک می کند.
• نیروگاه های تولید برق و پست های فشار قوی: از این کاندوئیت ها برای محافظت از کابل های کنترل و فرمان در برابر آسیب های مکانیکی و شرایط محیطی در فضاهای باز استفاده می شود.
• تأسیسات تصفیه آب و فاضلاب: رطوبت بالا و وجود گازهایی مانند سولفید هیدروژن، شرایط خورنده ای ایجاد می کنند که می تواند به تجهیزات فلزی آسیب برساند. لوله های فولادی گالوانیزه گرم، گزینه ای مناسب برای اجرای لوله کشی روکار و محافظت از کابل ها در این محیط ها هستند.
• پارکینگ های روباز، سوله های صنعتی و کارخانجات سنگین: در محیط هایی که احتمال برخورد لیفتراک، جرثقیل یا تجهیزات سنگین با مسیر کابل کشی وجود دارد، مقاومت مکانیکی این لوله ها می تواند از آسیب دیدن و له شدن کابل ها جلوگیری کند.

به طور کلی، هرجا مسیر کابل کشی در معرض نور مستقیم خورشید (اشعه UV)، بارندگی، رطوبت، مواد خورنده یا ضربات فیزیکی قرار داشته باشد، استفاده از لوله برق گالوانیزه گرم می تواند گزینه مناسبی برای افزایش حفاظت و دوام سیستم کابل کشی باشد.

قیمت لوله برق گالوانیزه گرم

قیمت لوله گالوانیزه برق گرم ثابت نیست و ممکن است تحت تأثیر شرایط بازار تغییر کند. این نوسانات به عوامل مختلفی در بازارهای داخلی و جهانی، از جمله قیمت فولاد و فلز روی، وابسته است. عوامل کلیدی مؤثر بر قیمت این کاندوئیت ها عبارت اند از:

• نوسانات قیمت جهانی فولاد
•  قیمت فلز روی (Zinc)
• ضخامت و وزن شاخه
• برند و کیفیت ماشین کاری

خرید لوله برق گالوانیزه گرم

تهیه لوله برق گالوانیزه گرم برای پروژه های صنعتی، نیازمند توجه به کیفیت ساخت، مشخصات فنی و اعتبار تولیدکننده است. هنگام تحویل نیز بهتر است سطح داخلی و خارجی لوله از نظر یکنواختی پوشش، نداشتن زائده های تیز و سلامت رزوه ها بررسی شود؛ زیرا وجود برآمدگی در سطح داخلی می تواند هنگام کابل کشی به روکش کابل آسیب برساند.

ما در پارس پایاپایپ، لوله برق گالوانیزه گرم را با رعایت الزامات استاندارد ملی ایران تولید می کنیم. امکان تأمین سفارش های عمده و ارسال محصولات به سراسر کشور را نیز داریم. بنابراین، اگر برای پروژه های ساختمانی یا صنعتی به حجم بالایی از لوله برق گالوانیزه گرم نیاز دارید، می توانید مستقیماً از ما خرید کنید و محصول را در محل پروژه تحویل بگیرید.

سوالات متداول

آیا می توان این لوله های برق را به صورت دفنی (زیر خاک) استفاده کرد؟

بله، به دلیل پوشش روی و ضخامت مناسب آن، مقاومت خوبی در برابر رطوبت و املاح موجود در خاک دارند. با این حال، در خاک های بسیار اسیدی، استفاده از نوار پرایمر یا پوشش قیری می تواند عمر لوله را افزایش دهد.

آیا بریدن یا خم کردن لوله ها باعث از بین رفتن پوشش گالوانیزه می شود؟

اگر گالوانیزه گرم با استانداردهای لازم انجام شده باشد، خم کاری سرد با دستگاه لوله خم کن استاندارد معمولاً باعث پوسته پوسته شدن پوشش روی نمی شود. با این حال، در محل های برش خورده یا رزوه های جدید، پوشش محافظ از بین می رود. بنابراین، این قسمت ها باید با اسپری زینک (زینک ریچ) دوباره پوشش داده شوند تا از زنگ زدگی جلوگیری شود.

طول عمر مفید این لوله ها در فضای باز چقدر است؟

عمر مفید این لوله ها به شرایط محیطی، مانند میزان رطوبت، شوری هوا و وجود آلاینده های شیمیایی، بستگی دارد. در محیط های بیرونی معمولی، این تجهیزات می توانند حدود ۳۰ تا ۵۰ سال عمر مفید داشته باشند. در مناطق ساحلی با رطوبت و شوری بالا، این مدت ممکن است به حدود ۱۵ تا ۲۵ سال کاهش پیدا کند.

برای اتصال شاخه های این لوله برق به یکدیگر چه تجهیزاتی نیاز است؟

برای اتصال شاخه ها در مسیرهای مستقیم، از بوشن گالوانیزه گرم استفاده می شود. برای تغییر مسیر کابل ها نیز می توان از اتصالاتی مانند زانو، سه راهی، جعبه تقسیم آلومینیومی یا چدنی و براس بوش استفاده کرد. بهتر است تمام این اتصالات نیز دارای پوشش گالوانیزه گرم باشند تا مقاومت سیستم در برابر خوردگی حفظ شود.
